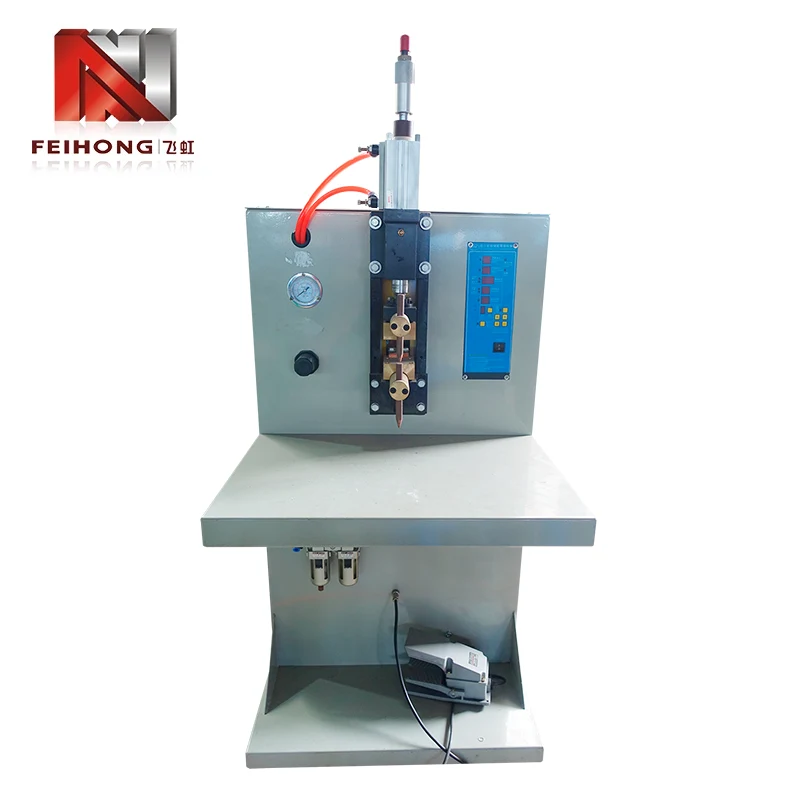

ویلڈنگ لیڈ پوسٹس اور ٹرمینل لگ کے لیے اسپاٹ ویلڈر

ویلڈنگ لیڈ پوسٹس اور ٹرمینل لگز کے لیے Feihong® کا اسپاٹ ویلڈر الیکٹرک ہیٹنگ ٹیوب مینوفیکچررز کے لیے مقصد سے ڈیزائن کیا گیا ہے جنہیں لیڈ بارز (یا لیڈ پوسٹس) اور ٹرمینل لگز کے درمیان مطلق جوائنٹ مستقل مزاجی کی ضرورت ہوتی ہے۔ مکمل ہیٹنگ ٹیوب پروڈکشن لائنوں کے فراہم کنندہ کے طور پر، Feihong® اس ویلڈر کو ٹیوب بھرنے، سیل کرنے اور ٹیسٹنگ اسٹیشنوں کے ساتھ مربوط کرتا ہے۔ مشین تھری فیز 380V، تھری فیز 220V، یا سنگل فیز 220V سپلائی کو قبول کرتی ہے، جس میں 2KVA کی ریٹیڈ پاور اور 0 سے 435V تک مسلسل ایڈجسٹ کیپیسیٹر وولٹیج ہے۔ اس کا نیومیٹک الیکٹروڈ فورس سسٹم، تیز رفتار کیپسیٹر ڈسچارج کے ساتھ مل کر، ایک مختصر دورانیے کی نبض فراہم کرتا ہے جو کم سے کم گرمی سے متاثرہ زون کے ساتھ ایک ٹھوس اسٹیٹ ویلڈ بناتا ہے - 100 µΩ سے نیچے برقی رابطے کی مزاحمت کو یقینی بناتے ہوئے لیڈ پوسٹ کی مکینیکل طاقت کو محفوظ رکھتا ہے۔ فی 8 گھنٹے کی شفٹ میں 30,000 جوائنز کے ثابت شدہ تھرو پٹ کے ساتھ، یہ ویلڈر بڑے پیمانے پر ہیٹنگ پائپ کی پیداوار کے حجم کے تقاضوں کو پورا کرتا ہے، جبکہ اس کی تکرار پذیری دوبارہ کام اور فیلڈ کی ناکامیوں کو کم کرتی ہے۔

ہیٹر کی کارکردگی میں لیڈ پوسٹ ویلڈز کا اہم کردار

حرارتی ٹیوب میں، اندرونی مزاحمتی تار اور بیرونی ٹرمینل لگ کے درمیان رابطہ سب سے زیادہ ناکامی کا شکار انٹرفیس ہے۔ ایک اعلی مزاحمتی جوائنٹ مقامی حرارت پیدا کرتا ہے، آکسیکرن کو تیز کرتا ہے، اور آخر کار سرکٹ کو کھولتا ہے۔ یہ ویلڈر ان ناکامی کے طریقوں کو تین مرکوز ڈیزائن انتخاب کے ذریعے حل کرتا ہے۔

• 1. توانائی کی درستگی:کپیسیٹر وولٹیج کی ترتیب (0‑435V) مختلف مادی مجموعوں کے لیے ٹھیک ٹیوننگ کی اجازت دیتی ہے - مثال کے طور پر، نکل-کرومیم تار سے تانبے کے لگز کو سٹینلیس سے تانبے کے مقابلے میں کم توانائی کی ضرورت ہوتی ہے۔
• 2. الیکٹروڈ فورس استحکام:نیومیٹک سسٹم دکان سے ہوا کے اتار چڑھاؤ سے قطع نظر ایک مستقل کلیمپنگ پریشر (±2%) کو برقرار رکھتا ہے، خارج ہونے سے پہلے مسلسل رابطے کی مزاحمت کو یقینی بناتا ہے۔
• 3. نبض کا دورانیہ کنٹرول:ڈسچارج کا مقررہ وقت (≈8ms) پتلے حصے کے حصوں کے لیے موزوں ہے، مکمل فیوژن حاصل کرتے ہوئے پگھلنے سے روکتا ہے۔

یہ خصوصیات براہ راست مسترد شدہ شرحوں اور ہیٹر کی طویل سروس کی زندگی کا ترجمہ کرتی ہیں، جو ہیٹنگ ٹیوب مینوفیکچررز کے لیے اولین ترجیحات ہیں۔

ٹرمینل ویلڈنگ کے لیے الیکٹروڈ کنفیگریشن اور دیکھ بھال

ویلڈنگ لیڈ پوسٹس کے لیے اسپاٹ ویلڈر اور ٹرمینل لگ اکثر پیتل یا ٹن پلیٹڈ تانبے سے بنے ہوتے ہیں، جن میں لیڈ پوسٹس سے مختلف تھرمل خصوصیات ہوتی ہیں۔ چسپاں یا ضرورت سے زیادہ انڈینٹیشن کے بغیر مستقل ویلڈ حاصل کرنے کے لیے مناسب الیکٹروڈ ڈیزائن اور دیکھ بھال ضروری ہے۔ Feihong® کے ایپلیکیشن انجینئرز کی طرف سے درج ذیل طریقوں کی سفارش کی جاتی ہے۔

• 1. الیکٹروڈ مواد کا انتخاب:تانبے پر مبنی ٹرمینلز کے لیے، بازی سے مضبوط شدہ تانبا (جیسے، Cu‑Al₂O₃) چالکتا اور اخترتی کے خلاف مزاحمت کا بہترین توازن پیش کرتا ہے۔ سٹیل کے ٹرمینلز کے لیے، ٹنگسٹن تانبے کو ترجیح دی جاتی ہے۔
• 2. ٹپ جیومیٹری:اوپری الیکٹروڈ پر ایک چھوٹا سا رداس (R2‑R3) یکساں نوگیٹ کے لیے کرنٹ کو مرتکز کرتا ہے، جب کہ نچلا الیکٹروڈ چپٹا یا تھوڑا سا گنبد ہونا چاہیے تاکہ بغیر موڑے لیڈ پوسٹ کو سہارا دے سکے۔
• 3. صفائی اور ڈریسنگ:ٹپ پر آکسائڈ کی تعمیر رابطے کی مزاحمت کو بڑھاتی ہے اور چھڑکنے کا سبب بنتی ہے۔ ایک باریک فائل یا الیکٹروڈ ڈریسر کے ساتھ ہر 500-800 ویلڈ پر ہلکی ڈریسنگ شکل کو بحال کرتی ہے اور آلودگیوں کو ہٹاتی ہے۔
• 4. ٹھنڈا پانی (اختیاری):مسلسل ہائی ڈیوٹی سائیکلوں کے لیے، پانی سے ٹھنڈا الیکٹروڈ ہولڈرز زیادہ گرمی کو روکنے اور ٹپ پہننے کو کم کرنے کے لیے دستیاب ہیں۔

ان رہنما خطوط کو اپنانے سے طویل پیداوار کے دوران ویلڈ کے معیار کو برقرار رکھنے میں مدد ملتی ہے اور الیکٹروڈ کی زندگی میں توسیع ہوتی ہے، قابل استعمال لاگت اور ڈاؤن ٹائم کو کم کیا جاتا ہے۔

مختلف مواد کے جوڑوں کے لیے پیرامیٹر ٹیوننگ

اس ویلڈر کی استعداد اس کے ایڈجسٹ کیپسیٹر وولٹیج اور نیومیٹک پریشر سے آتی ہے۔ تاہم، ایک مخصوص مادی جوڑے کے لیے بہترین امتزاج تلاش کرنے کے لیے منظم جانچ کی ضرورت ہوتی ہے۔ نیچے دی گئی جدول عام ہیٹنگ ٹیوب مواد کی بنیاد پر ابتدائی نکات فراہم کرتی ہے۔

لیڈ پوسٹ میٹریل	ٹرمینل مواد	کپیسیٹر وولٹیج (V)	الیکٹروڈ فورس (kN)
Ni‑Cr مصر دات (ø2.5mm)	پیتل (t=0.8 ملی میٹر)	280-320	1.8-2.2
سٹینلیس سٹیل (ø3.0mm)	کاپر (t = 1.0 ملی میٹر)	340-380	2.0-2.5
تانبے کا پوش سٹیل (ø2.0mm)	ٹن چڑھایا تانبا	220-260	1.5-1.8
Inconel (ø2.8mm)	نکل چڑھایا سٹیل	300-350	2.2-2.6

یہ اقدار ابتدائی تجاویز ہیں؛ ویلڈ نوگیٹ قطر (ٹارگٹ 1.2‑1.5× تار قطر) اور پل-ٹیسٹ طاقت کی جانچ کرکے حتمی ترتیبات کی توثیق کی جانی چاہئے۔ Feihong® ہماری کمیشننگ سروس کے حصے کے طور پر سائٹ پر پیرامیٹر کی اصلاح فراہم کرتا ہے۔

پیداواری فوائد اور حقیقی دنیا کی مثال

روایتی AC اسپاٹ ویلڈر سے اس کپیسیٹر ڈسچارج مشین میں سوئچ کرنے سے اکثر رفتار اور معیار دونوں میں فوری بہتری آتی ہے۔ گوانگ ڈونگ میں ایک درمیانے درجے کے ہیٹنگ ٹیوب پلانٹ نے تین پرانے یونٹوں کو دو FH-149A مشینوں سے بدل دیا اور چھ ماہ کی مدت میں درج ذیل نتائج حاصل کیے۔

• 1. تھرو پٹ میں اضافہ:ہر مشین مستقل طور پر فی شفٹ 30,000 ویلڈز تیار کرتی ہے، جو 1.5 مشینوں کی پچھلی پیداوار سے ملتی ہے، اس طرح فرش کی جگہ خالی ہوتی ہے۔
• 2. سکریپ میں کمی:لیڈ پوسٹ ویلڈنگ کے لیے مسترد ہونے کی شرح 1.8% سے کم ہو کر 0.2% ہو گئی، جس سے سالانہ تقریباً 120,000 تیار شدہ ٹیوبوں کی بچت ہوئی۔
• 3. توانائی کی بچت:کپیسیٹر ڈسچارج اصول پرانے AC یونٹوں کے مقابلے فی ویلڈ میں 40% کم بجلی استعمال کرتا ہے، جس سے بجلی کے بلوں میں سالانہ $2,000 سے زیادہ کمی آتی ہے۔
• 4. آپریٹر کی قبولیت:سادہ وولٹیج ڈائل اور پریشر گیج کنٹرول نے تربیت کا وقت دو دن سے کم کر کے چار گھنٹے کر دیا۔

یہ ٹھوس فوائد یہ ظاہر کرتے ہیں کہ ایک خصوصی ویلڈر میں سرمایہ کاری تیزی سے ادائیگی کرتی ہے جبکہ مجموعی پیداواری استحکام کو بہتر بناتا ہے۔

فیکٹری ٹیسٹنگ اور کوالٹی سرٹیفیکیشن

Feihong® فیکٹری سے نکلنے والی ہر مشین ایک جامع ٹیسٹ پروٹوکول سے گزرتی ہے جو اصل پیداواری حالات کی تقلید کرتی ہے۔ ہماری چھ وقف ورکشاپس (مشیننگ، الیکٹریکل اسمبلی، ٹرانسفارمر وائنڈنگ، کپیسیٹر بنانے، پینٹنگ، اور فائنل اسمبلی) ہمیں خام مال سے لے کر تیار مصنوعات تک معیار کو کنٹرول کرنے کی اجازت دیتی ہیں۔

• 1. کپیسیٹر بینک ٹیسٹ:ہر ایک کیپسیٹر ESR اور اہلیت کے لیے ماپا جاتا ہے۔ استحکام کی تصدیق کے لیے جمع شدہ بینک کو زیادہ سے زیادہ وولٹیج پر 500 چارج ڈسچارج سائیکل کا نشانہ بنایا جاتا ہے۔
• 2. نیومیٹک سرکٹ ٹیسٹ:سلنڈر اسٹروک اور پریشر کو کیلیبریٹڈ گیج کا استعمال کرتے ہوئے لکیریٹی اور ریپیٹ ایبلٹی کے لیے چیک کیا جاتا ہے۔
• 3. ویلڈنگ کی کارکردگی کا ٹیسٹ:معیاری ٹیسٹ کوپن کا ایک سیٹ (Ni‑Cr تار سے تانبے کے لگ) کو ویلڈیڈ کیا جاتا ہے۔ نوگیٹ کا قطر اور تناؤ کی طاقت ریکارڈ کی جاتی ہے اور اسے اندرونی تصریحات کو پورا کرنا ضروری ہے۔
• 4. برقی حفاظت:موصلیت کی مزاحمت، ڈائی الیکٹرک طاقت، اور زمینی تسلسل کا IEC 60204-1 کے مطابق تجربہ کیا جاتا ہے۔

ویلڈنگ لیڈ پوسٹس اور ٹرمینل لگ کے لیے ہر اسپاٹ ویلڈر ایک ٹیسٹ سرٹیفکیٹ اور 12 ماہ کی وارنٹی کے ساتھ آتا ہے جس میں تمام غیر پہننے والے پرزے شامل ہوتے ہیں۔ ہم فوری متبادل کے لیے مقامی اسپیئر پارٹس کی انوینٹری بھی برقرار رکھتے ہیں۔

ٹرمینل ویلڈنگ کے بارے میں اکثر پوچھے گئے سوالات

سوال: میں ویلڈنگ کے بعد ٹرمینل لگز کو رنگین ہونے سے کیسے روک سکتا ہوں؟
A: رنگت زیادہ گرمی سے آکسیکرن کی وجہ سے ہوتی ہے۔ کیپسیٹر وولٹیج کو 10 وولٹ کے مراحل میں کم کریں جب تک کہ ویلڈ مضبوط نہ ہو لیکن لگ اپنا اصل رنگ برقرار رکھے۔ اس کے علاوہ، اس بات کو یقینی بنائیں کہ الیکٹروڈ فورس اچھے رابطے کو برقرار رکھنے کے لیے کافی ہے - کم قوت آرکنگ اور زیادہ گرم ہونے کا سبب بن سکتی ہے۔

سوال: کیا یہ ویلڈر پہلے سے لگائی گئی سولڈر یا کوٹنگ کے ساتھ لیڈ پوسٹس کو سنبھال سکتا ہے؟
A: ہاں، لیکن آپ کو وولٹیج کو قدرے کم (10-15% تک) ایڈجسٹ کرنے کی ضرورت پڑ سکتی ہے کیونکہ کوٹنگ رابطے کی مزاحمت کو کم کر سکتی ہے۔ اگر ممکن ہو تو ویلڈنگ کے علاقے سے کوٹنگ کو صاف کرنے کا مشورہ دیا جاتا ہے، یا زیادہ سے زیادہ پیرامیٹرز کا تعین کرنے کے لیے ٹیسٹ رن انجام دیں۔

سوال: میں کتنی بار کیپسیٹر بینک کو تبدیل کروں؟
A: عام استعمال کے ساتھ (30,000 ویلڈز/شفٹ، سنگل شفٹ)، الیکٹرولائٹک کیپسیٹرز کی ڈیزائن لائف تقریباً 5-7 سال یا 1 ملین چارج سائیکل ہوتی ہے۔ ہم سالانہ اہلیت کی جانچ کی تجویز کرتے ہیں۔ اگر قیمت میں 15% سے زیادہ کمی آتی ہے تو اسے تبدیل کرنے کی سفارش کی جاتی ہے۔

سوال: اس مشین کے لئے کم از کم آرڈر کی مقدار کیا ہے؟
A: معیاری ماڈل کے لیے کوئی MOQ نہیں ہے۔ ہم سنگل یونٹس کے ساتھ ساتھ پروڈکشن لائن پیکج بھی فروخت کرتے ہیں۔ ڈیلیوری کے اوقات اور قیمتوں کے لیے براہ کرم ہماری سیلز ٹیم سے رابطہ کریں۔
